Lembar Kerja Fisika “Kaca Planparalel”

LEMBAR KERJA SISWA

FISIKA

Pembiasan Pada Kaca Planparalel

A. TUJUAN

1. Menyelidiki sifat pembiasan pada kaca planparalel

2. Meyelidiki antara sudut datang dan sudut bias

B. ALAT DAN BAHAN

1. Balok Kaca

2. Stereofoam

3. Jarum pentul

4. Kertas HVS/Grafik

5. Busur derajat

6. Mistar

C. LANGKAH KERJA

1.Letakkan kertas HVS dan balok kaca diatas stereofoam

2. Letakkan jarum pentul padatitikAdan B. Titik B titik yang mengenai kaca planparalel.

3. Tempatkan jarum pentul ke 3, selanjutnya dinamakan titik C yang  berimpit dengan sisi balok kaca yang lain. Sedemikian sehingga titik A,B, dan C satu garis lurus

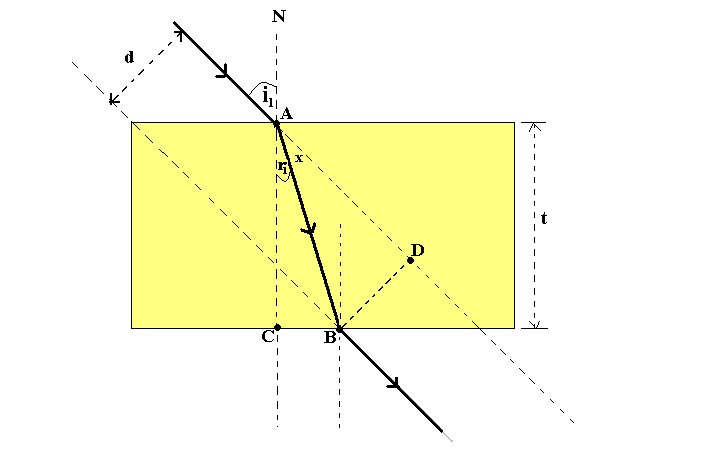

4. Tempatkan jarum pentul ke 4. Selanjutnya dinamakan titik D. Sedemikian sehingga titik-titik A,B,C dan D satu garis lurus seperti gambar dibawah ini.

No	I	R	I’	R’
1	510	320		510
2	640	370		620
3	320	190		320

E.

PERTANYAAN:

1. Tentukan indeks biasnya

Jawaban:…………

2. Bagaimana arah sinar datang dengan sinar keluar dari kaca planparalel

Jawaban:

Sinar datang dari media yang tingkat kerapatannya rendah yaitu udara menuju media yang tingkat kerapatannya lebih tinggi yaitu kaca planparalel, maka sinar tersebut akan dibiaskan atau dibelokkan mendekati garis normal dan apabila sinar tersebut diteruskan menuju media yang tingkat kerapatannya lebih rendah, yaitu udara maka arah pembiasannya akan menjauhi garis normal.

F. KESIMPULAN DAN SARAN

Dari tiga percobaan planparalel yang telah kami lakukan, kami menyimpulkan bahwa sinar akan mengalami pembiasan apabila melewati dua media yang tingkat kerapatan yang berbeda. Contohnya seperti percobaan yang telah kami lakukan, sinar datang dari media yang tingkat kerapatannya rendah yaitu udara menuju media yang tingkat kerapatannya lebih tinggi yaitu kaca planparalel, maka sinar tersebut akan dibiaskan atau dibelokkan mendekati garis normal dan apabila sinar tersebut diteruskan menuju media yang tingkat kerapatannya lebih rendah, yaitu udara maka arah pembiasannya akan menjauhi garis normal.
